Subwoofer TVM de 4 ohmios
Número OE: arn-188-07/4
Peso: 1kg

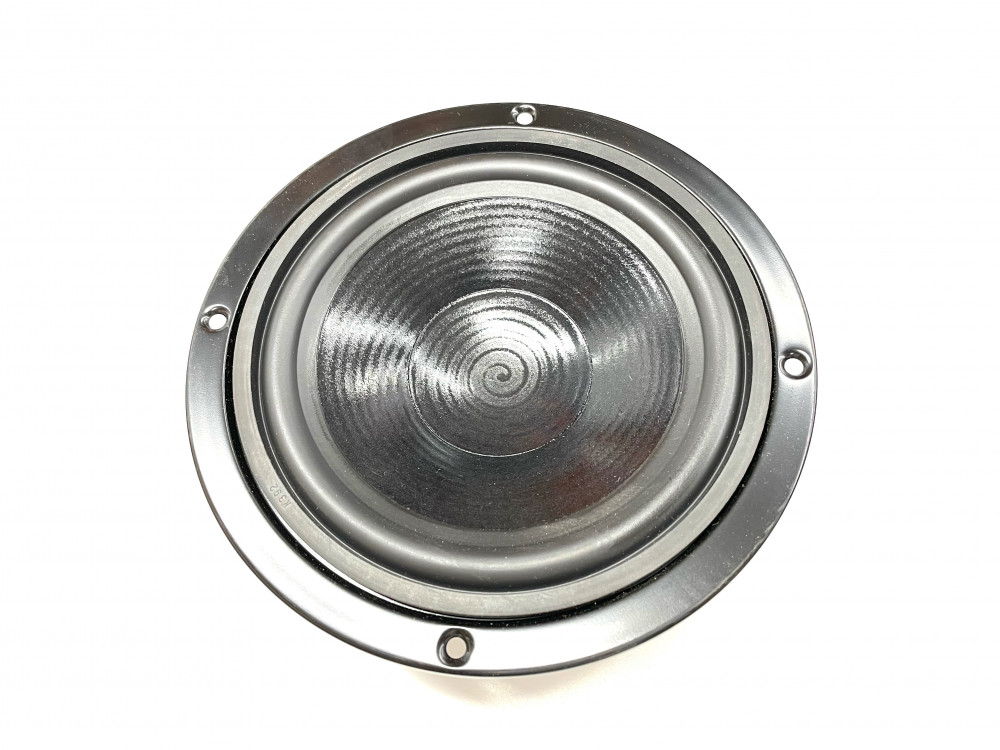

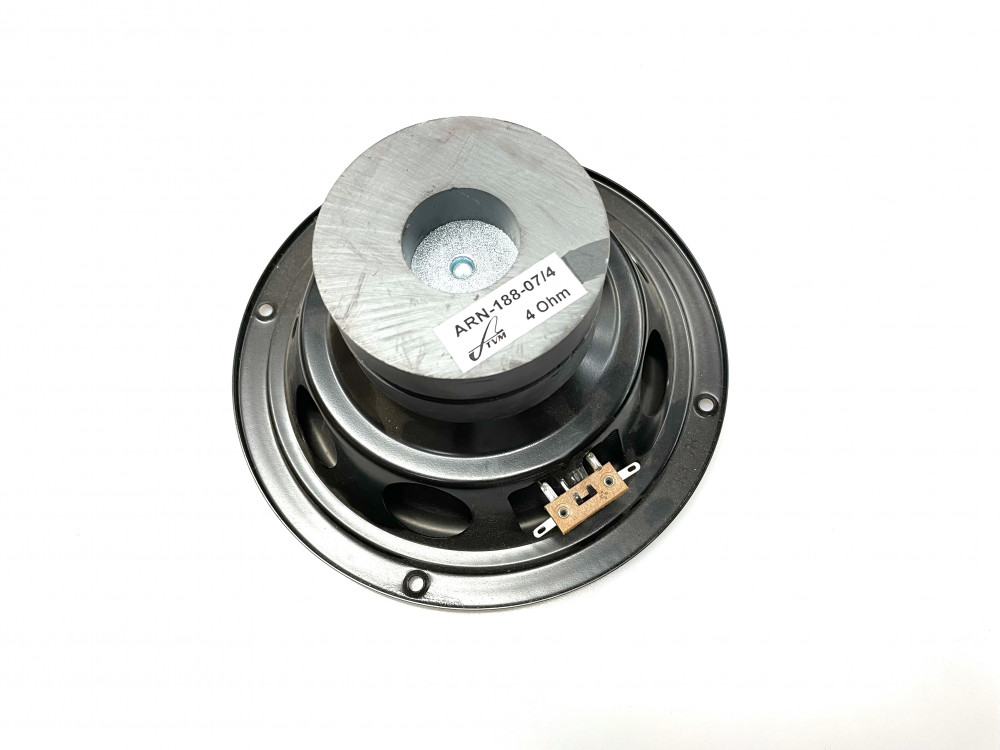

Subwoofer utilizado en los sistemas de altavoces TVM. Está equipado con una membrana de papel pintada en espiral y un sistema magnético con dos anillos de ferrita.
DATOS ACÚSTICOS
Potencia acústica nominal 1) 60 W
Consumo máximo de potencia a corto plazo 2) 120 W
Impedancia nominal 4 Ohm
Frecuencia de resonancia Fs 4) 40,0 Hz
Rango de frecuencia nominal 40 - 4000 Hz
Sensibilidad característica 3) 88 dB
PARÁMETROS TS
Adquirido por MLSSA D-0-10
Área efectiva de la membrana Sd 137 cm2
Resistencia DC de la bobina móvil Re 3,5 Ohm
Factor de calidad mecánica Qms 3,98
Factor de calidad eléctrica Qes 0,43
Factor de calidad total Qts 0,38
Inductancia de la bobina oscilante Le 0,3 mH
Volumen equivalente Vas 29,7 l
Peso total oscilante Mms 12,8 g
Flexibilidad mecánica de la bisagra Cms 1131 μM / Newton
Factor de fuerza Bl 5,3 Tm
Desviación lineal máxima Xmax 5) 7,0 mm
DATOS MECÁNICOS
Material de la bobina vibratoria aluminio
Diámetro de la bobina de vibración 25,4 mm
Altura del bobinado de la bobina 12 mm
Diámetro del núcleo 25 mm
Altura del entrehierro 5 mm
Diámetro exterior del imán 82 mm
Diámetro interior del imán 33 mm
Altura del imán 17 mm
Diámetro exterior del imán de compensación 82 mm
Diámetro interior del imán de compensación 33 mm
Altura del imán de compensación 17 mm
Peso 1,37 kg
CONDICIONES DE PRUEBA
Tensión de prueba 4 V
Rango de frecuencia 40 - 4000 Hz
1) DIN IEC 268-5, deflector cerrado 10 dm3, 300 horas, señal intermitente
2) DIN EN 60268-5, deflector cerrado 10 dm3
3) DIN EN 60268-5, deflector estándar 1 W, 1 m, 200 - 4000 Hz
4) ± 15%
5) Punta - punta
