Peso: 0,3kg
Modelo: T21230
Ajuste: universal
Características:

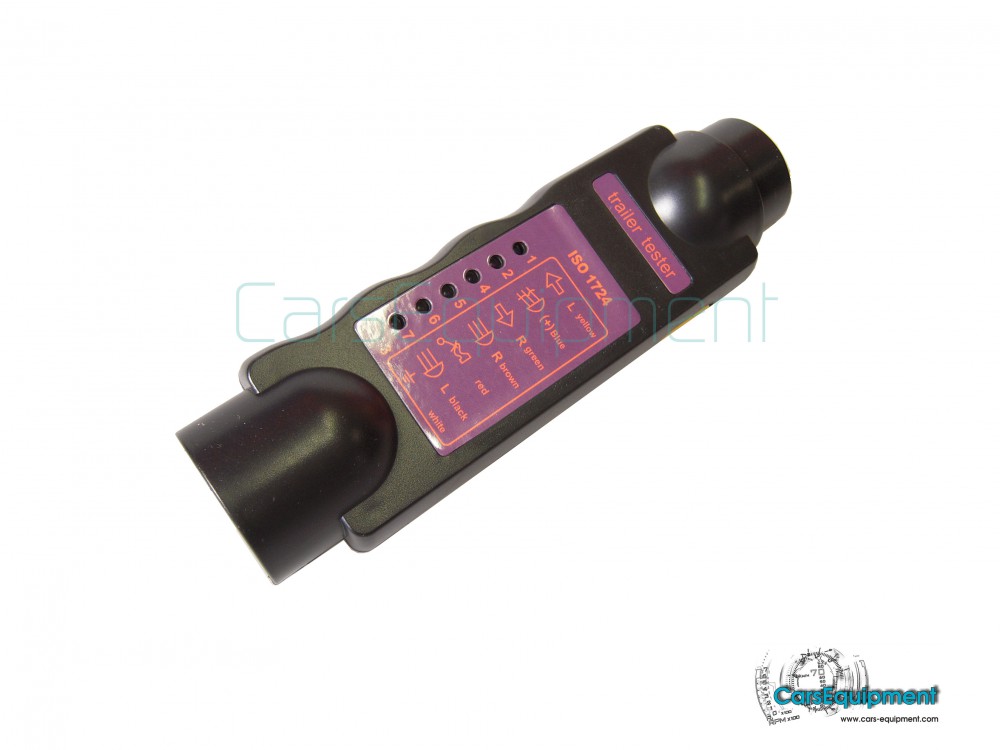

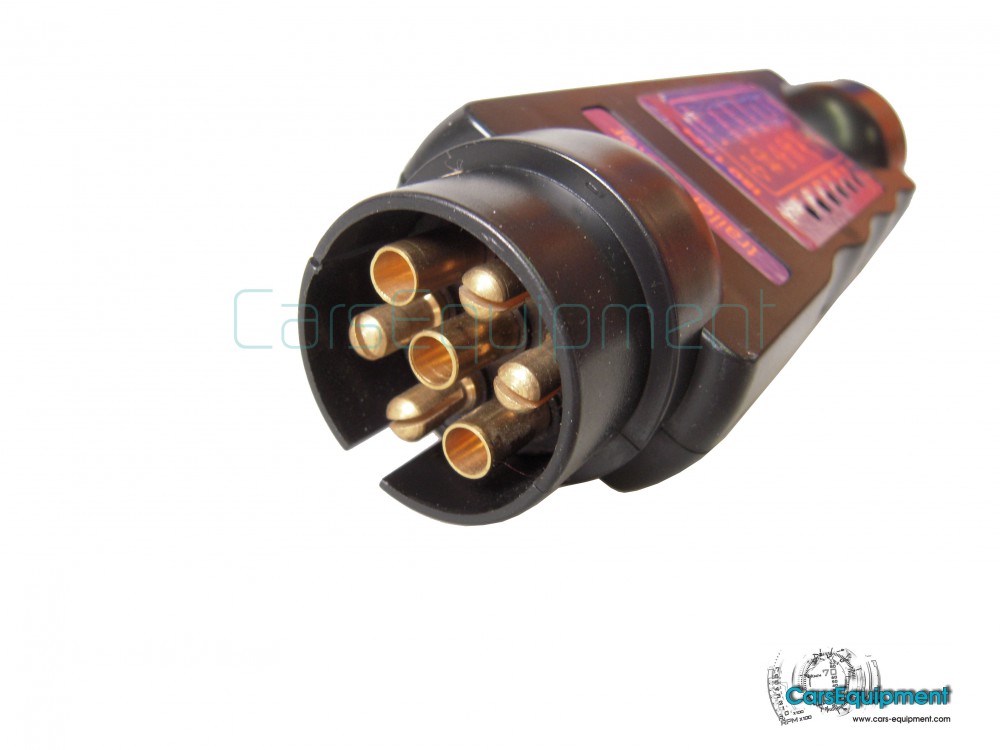

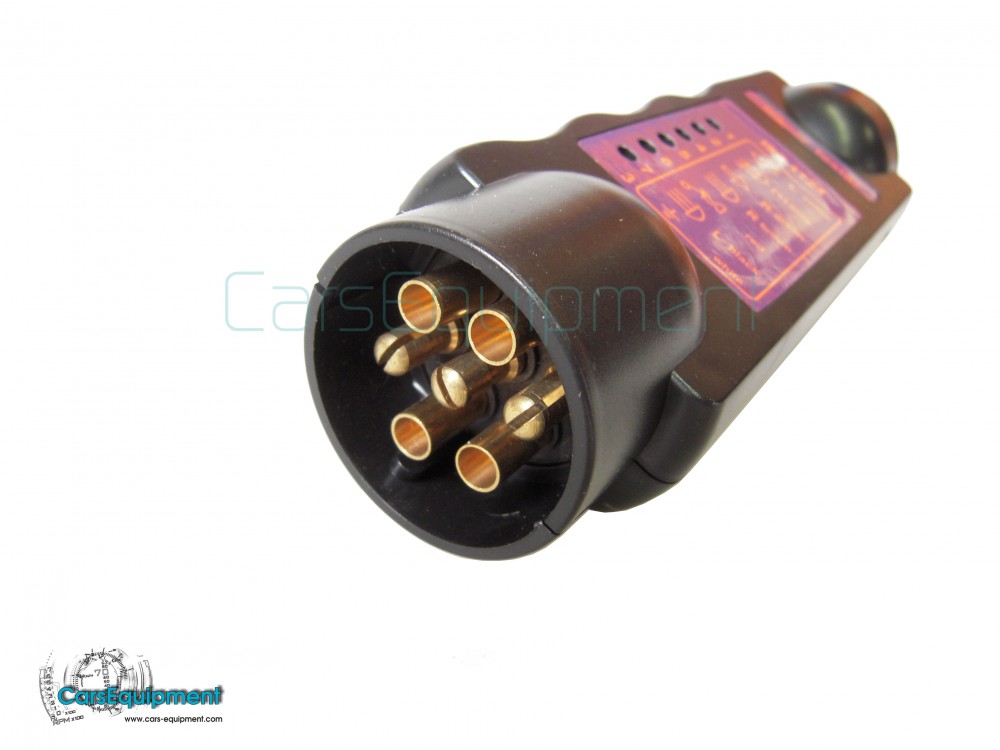

Probador de remolque para la conexión de enchufe y toma de corriente de 7 pines.
Se utiliza para probar el cableado de alimentación del remolque si es normal o no.
Con 7 indicadores LED.
Indica cualquier fallo en el cableado del coche o del remolque.
Portátil y ligero.
Especificaciones:
Tipo de artículo: Herramientas de diagnóstico
Nombre del artículo: Comprobador de remolques
Nombre de la marca: Tirol
Nombre del modelo: T21230
Material: Plástico ABS
Color: Negro
Fuente de alimentación: Batería de 9V (no incluida)
Tamaño del artículo: 17.5 * 5.3 * 4.2cm / 6.9 * 2.1 * 1.7in
Peso del artículo: Aprox. 152g / 5.4oz
Tamaño del paquete: Aprox. 23,5 * 11 * 4,5cm / 9,3 * 4,3 * 1,8in
Peso del paquete: Aprox. 188g / 6.6oz

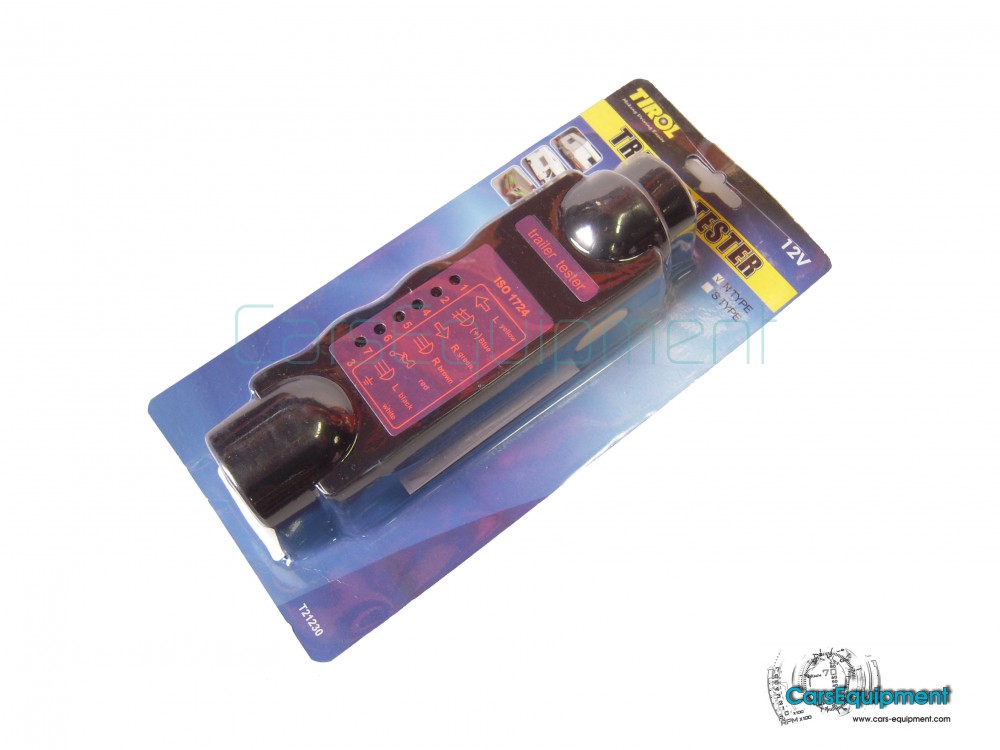

Lista de paquetes:
1 * Comprobador de enchufes para remolques
1 * Manual de usuario (inglés)
Cómo probar la conexión de un:
Remolque (también puede ser una caravana o un portabicicletas)
1. Poner el enchufe en la conexión del comprobador.
2. Pulse el botón amarillo del lateral del comprobador.
3. Si el cableado es bueno, todos los LEDs se iluminan. la función de cada LED es (según la norma ISO 1724):
1.) indicador izquierdo (amarillo);
2.) luz antiniebla o 12V (azul);
3.) masa (blanco);
4.) indicador derecho (verde);
5.) luz trasera derecha (marrón);
6.) luz de freno izquierda (roja);
7.) luz trasera izquierda (negra).
Atención: La clavija nº 2 puede utilizarse tanto para una luz antiniebla de advertencia como para una conexión permanente de 12 V.
4. Si un LED no se enciende, es porque el cable correspondiente está defectuoso. Si no se encienden todos los LEDs.
Coche/Camper

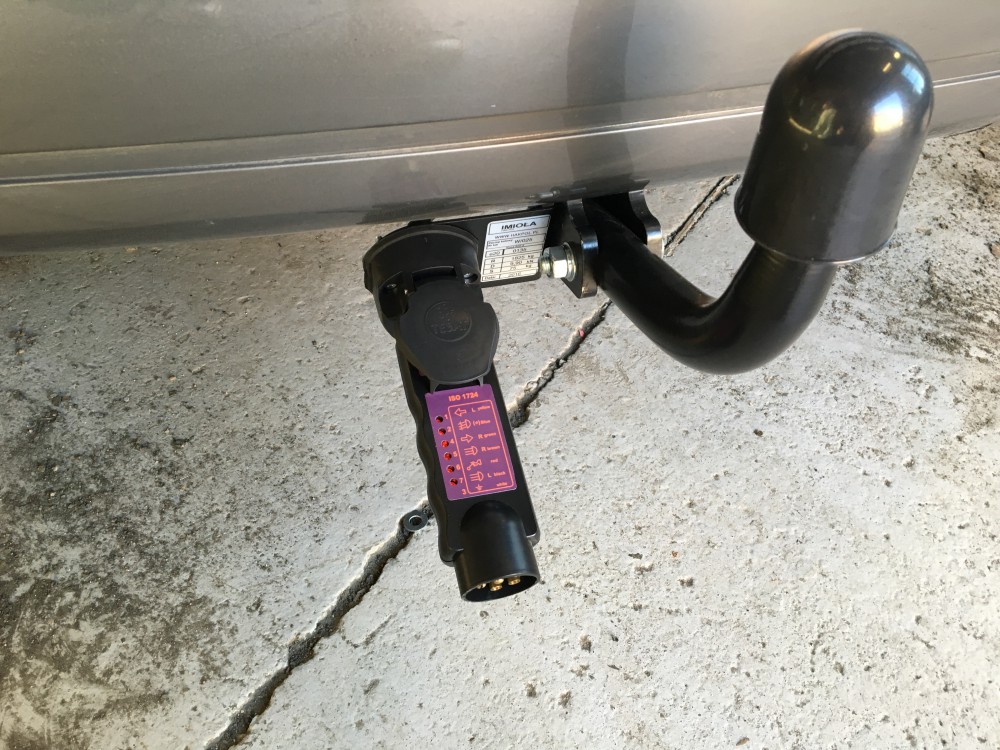

1. Coloque el comprobador en la toma de corriente del coche.
2. Pulse el botón amarillo del lateral del comprobador.
3. Si el cableado es bueno, todos los LEDs se iluminan. Vuelva a realizar los pasos 4 y anteriores.
También puede probar las funciones de cada pin de la toma.
1. Conecte el intermitente izquierdo (después de conectar la llave de contacto).
2. El LED correspondiente debe parpadear con la misma frecuencia. Si no es así, el cableado del intermitente izquierdo está defectuoso/roto.
3. Repita los pasos 1 y 2 para el intermitente derecho, la luz trasera, la luz antiniebla y las luces de freno.
Con un cable alargador de +/- 4 m, puede probar las funciones desde el asiento del conductor más fácilmente.
